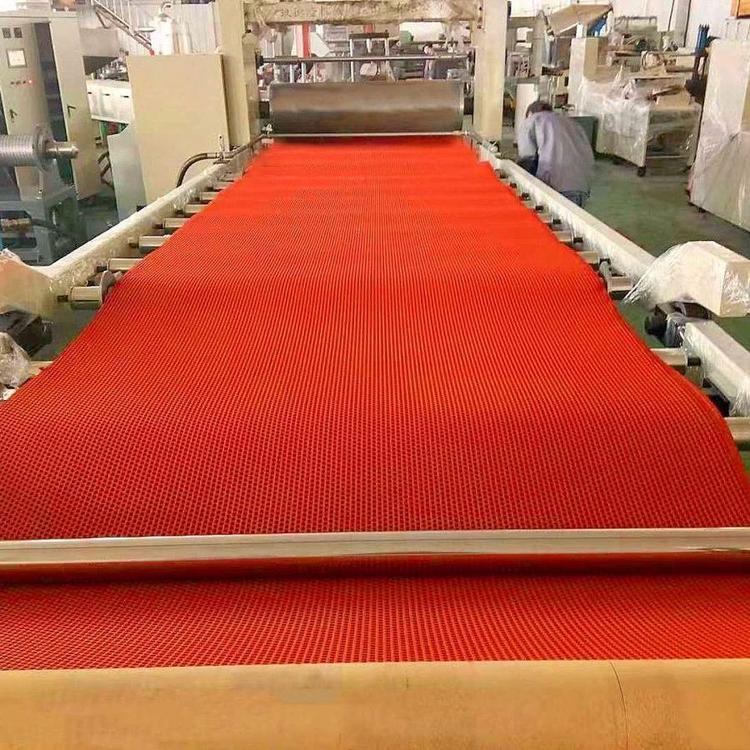

TPE塑膠跑道生產線_TPR塑膠跑道生產線_TPV塑膠跑道生產線：

底層配置：

（一）體積式喂料系統

1) 體積式喂料機； 電機功率：2.2kw；調速控制：“三晶”變頻調速器；

2）料斗里V型攪拌；電機功率：0.55KW

（二）JDL-特殊螺桿擠出機

1、減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：500rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油

體育場跑道生產線 http://m.gzdaily.cc/contents/220/165.html

預制型塑膠跑道擠出機 http://m.gzdaily.cc/contents/220/166.html

   2）TPE塑膠跑道生產線_TPR塑膠跑道生產線_TPV塑膠跑道生產線，減速箱冷卻系統；油泵功率：1.1kw；采用環保風冷卻系統（環保型：發明號：CN201911312134.6）不需要接外循環水冷卻，不用排外水；采用閉環循環系統

3、主機

1）交流電機；功率：160kw；“欣涔”或“江淮”電機“三晶”變頻調速器。

4、螺桿:特殊螺桿

1）螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；

2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；

3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；

5、TPE塑膠跑道生產線_TPR塑膠跑道生產線_TPV塑膠跑道生產線，料筒

1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；，節筒體為進料筒體，其余筒體為閉口筒體；筒體采用軟水冷卻；

2）加熱區段：進料區不加熱，機頭采用鑄銅加熱器;其他采用優質鑄鋁加熱器。

6、水冷卻系統

1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，

2）采用環保風冷卻系統（環保型：發明號：CN201911312134.6）不需要接外循環水冷卻，不用排外水；采用閉環循環系統

  7、抽真空系統：

1）真空泵功率：2.2kw；抽真空水箱為不銹鋼材質；

2）采用環保風冷卻系統（環保型：發明號：CN201911312115.3）不需要接外循環水冷卻，采用閉環循環系統
